Pengadun Cair Dinamik: Prinsip Kerja, Jenis & Panduan Pemilihan

A pengadun cair dinamik adalah penyelesaian yang paling berkesan untuk mencapai pencampuran homogen polimer cair dalam pemintalan gentian kimia dan talian pemprosesan plastik. Tidak seperti alternatif statik, ia menggunakan elemen berputar dipacu motor untuk secara aktif menggunting dan mengagihkan cair, menyampaikan keseragaman campuran yang unggul walaupun pada perbezaan kelikatan yang tinggi . Bagi pengeluar yang menyepadukan masterbatch terus ke dalam proses pemutaran, ia menghapuskan keperluan untuk pra-pengkompaunan dan membolehkan dos warna atau aditif masa nyata dengan hasil yang konsisten merentas setiap kedudukan pemutar.

Artikel ini merangkumi cara pengadun cair dinamik berfungsi, spesifikasi teknikalnya, cara ia dibandingkan dengan pengadun statik, aplikasi yang digunakan dan cara memilih konfigurasi yang betul untuk keperluan pengeluaran anda.

Apakah Itu Pembancuh Cair Dinamik dan Bagaimana Ia Berfungsi

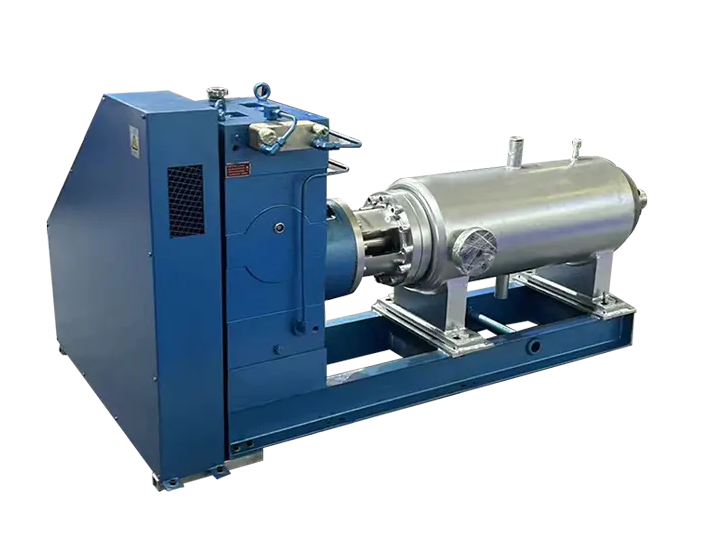

Pengadun cair dinamik ialah peranti pencampur sebaris berkuasa yang dipasang terus dalam laluan aliran cair polimer - biasanya antara penyemperit dan pam berputar. Ia terdiri daripada ruang yang dipanaskan menempatkan pemutar campuran berputar yang digerakkan oleh motor luaran. Apabila leburan melepasi, pemutar menghasilkan corak aliran ricih, pemanjangan, dan pengagihan berulang yang memecahkan kecerunan kepekatan dan mencipta campuran seragam molekul.

Prinsip kerja teras bergantung pada tiga mekanisme serentak:

• Pencampuran pengedaran — rotor membahagi dan menggabungkan semula aliran cair untuk menyebarkan zarah aditif atau masterbatch secara sama rata merentasi keratan rentas.
• Pencampuran penyebaran — daya ricih yang tinggi pada celah pemegun pemutar memecahkan aglomerat pigmen atau bahan tambahan berfungsi kepada serakan yang halus dan stabil.
• Penghomogenan terma — aliran aktif menghalang stratifikasi haba, memastikan suhu cair seragam memasuki setiap kedudukan berputar.

Kelajuan putaran boleh dikawal secara bebas (biasanya sehingga 50 r/min), membenarkan pengendali menala keamatan campuran tanpa mengubah tetapan pam penyemperit atau pemeteran. Kawalan decoupled ini merupakan kelebihan kritikal dalam talian berputar terus di mana daya hantaran cair mesti kekal malar.

Spesifikasi Teknikal dan Pilihan Konfigurasi

Pengadun cair dinamik tersedia merentasi pelbagai saiz dan penilaian tekanan untuk memadankan skala pengeluaran yang berbeza. Jadual berikut meringkaskan parameter konfigurasi standard:

Model diameter terluas (250–300 mm) sesuai untuk talian POY atau FDY berskala besar yang memproses puluhan tan sehari, manakala unit 25–50 mm padat biasanya digunakan dalam mesin pemutar perintis atau persediaan R&D gentian khusus. Penarafan tekanan mesti sejajar dengan tekanan masuk pam berputar hiliran — mengecilkan saiz parameter ini ialah sumber biasa kemerosotan meterai dan masa henti yang tidak dirancang.

Pengadun Lebur Dinamik lwn Statik: Perbezaan Utama

Kedua-dua pengadun dinamik dan statik digunakan dalam garisan cair polimer, tetapi ia memenuhi keperluan yang berbeza. Memahami perbezaan ini membantu jurutera mengelak daripada kurang menentukan peralatan untuk menuntut tugas tambahan masterbatch.

Dalam aplikasi berputar terus di mana pekat masterbatch (biasanya didos pada 2–5% daripada aliran polimer utama) mesti diadun ke dalam PET atau PA yang berkelikatan tinggi cair, pengadun statik sahaja tidak boleh pasti mencapai sisihan warna ΔE di bawah 0.5 yang diperlukan oleh fabrik pewarna-kritikal . Pengadun cair dinamik menutup jurang ini dengan menghasilkan ricih yang mencukupi tanpa mengira turun naik daya.

Aplikasi Utama dalam Pemprosesan Serat Kimia dan Plastik

Pengadun cair dinamik ialah peralatan serba boleh yang digunakan merentasi pelbagai konteks pemprosesan polimer. Aplikasinya yang paling menuntut dan bernilai tinggi ialah pemintalan langsung cair dengan penambahan masterbatch sebaris, tetapi ia juga menyediakan kegunaan industri yang lebih luas.

Pemutaran Langsung Lebur dengan Penambahan Masterbatch

Dalam persediaan ini, penyemperit aliran sisi mencairkan warna atau masterbatch berfungsi dan menyuntiknya ke dalam paip cair PET, PA atau PP utama. Pengadun dinamik kemudian menghomogenkan aliran gabungan sebelum ia mencapai rasuk berputar. Ini menghapuskan pencelupan cip atau cip pra-campuran, mengurangkan kerumitan inventori bahan mentah dan membolehkan penukaran warna yang cepat — kelebihan penting apabila menghasilkan jangka pendek benang khusus.

Barisan pengeluaran untuk Benang filamen FDY, POY dan HOY semua mendapat manfaat daripada pendekatan ini. Prestasi warna yang konsisten merentas semua pemutar dalam pancaran berbilang kedudukan bergantung sepenuhnya pada keupayaan pengadun untuk mengekalkan kepekatan seragam dari pek pemutar pertama hingga terakhir.

Pengeluaran Gentian Berfungsi

Bahan tambahan berfungsi seperti kalis api, penstabil UV, agen antibakteria dan pengisi penyerap IR semakin digabungkan pada peringkat berputar dan bukannya dalam langkah pengkompaunan yang berasingan. Ini selalunya ada perbezaan kelikatan dan ketumpatan yang ketara daripada polimer asas , menjadikan pencampuran aktif penting. Pengadun cair dinamik memastikan penyebaran aditif memenuhi ambang yang diperlukan untuk prestasi fungsi yang konsisten — contohnya, pengedaran TiO2 seragam untuk kilau gentian terkawal atau pemuatan agen antimikrob yang konsisten untuk tekstil gred perubatan.

Penyemperitan Filem dan Pemprosesan Dakwat

Di luar pemintalan gentian, pembancuh cair dinamik digunakan dalam saluran filem tuang (cth., BOPP, BOPET) di mana pengedaran pigmen seragam merentasi lebar filem adalah penting untuk kualiti optik. Formulasi dakwat dengan muatan pigmen yang tinggi juga mendapat manfaat daripada ricih serakan yang disediakan oleh pengadun dinamik, terutamanya apabila bertukar antara kelompok warna dengan sisa curahan yang minimum.

Cara Memilih Pengadun Lebur Dinamik yang Tepat untuk Talian Anda

Memilih pengadun cair dinamik melibatkan pemadanan lima parameter utama dengan keadaan proses anda. Bersaiz besar membawa kepada kerumitan mekanikal yang tidak perlu dan penggunaan tenaga; pengurangan saiz menjejaskan kualiti pencampuran dan risiko kegagalan pengedap.

1. Kapasiti throughput: Pilih model yang kapasiti penarafannya sejajar dengan kadar pengeluaran maksimum garis cair anda. Untuk rasuk berputar berbilang kedudukan, kira jumlah aliran cair dari semua kedudukan spinneret, bukan hanya satu.
2. Tekanan operasi: Ukur tekanan cair pada salur masuk pengadun di bawah keadaan pengeluaran biasa dan puncak. Pilih penarafan tekanan sekurang-kurangnya 20% melebihi tekanan operasi puncak anda untuk memastikan integriti pengedap selama bertahun-tahun operasi berterusan.
3. Jenis polimer dan kelikatan: Leburan berkelikatan tinggi (cth., PET IV tinggi untuk benang industri) memerlukan diameter pemutar yang lebih besar dan kuasa pemacu yang lebih tinggi. Leburan kelikatan rendah seperti nilon 6 pada suhu pemprosesan mungkin membenarkan konfigurasi yang lebih kecil.
4. Kaedah pemanasan: Pemanasan elektrik lebih mudah dipasang dan sesuai untuk kebanyakan talian gentian standard. Pemanasan minyak memberikan pengedaran suhu yang lebih seragam di sepanjang badan pengadun dan lebih disukai apabila memproses polimer sensitif haba atau apabila kawalan suhu cair yang tepat (±1°C atau lebih baik) diperlukan.
5. Nisbah penambahan Masterbatch: Nisbah penambahan yang lebih tinggi (melebihi 5%) atau kumpulan induk dengan perbezaan kelikatan yang besar daripada polimer asas memerlukan pencampuran yang lebih intensif — memilih model diameter yang lebih besar dan keupayaan kelajuan putaran yang lebih tinggi.

Titik semakan pilihan yang berguna: jika aliran penambahan masterbatch anda kurang daripada 3% daripada aliran cair utama dan pasangan polimer mempunyai kelikatan yang sama, unit diameter pertengahan pada kelajuan putaran sederhana biasanya sudah memadai. Jika anda menggunakan bahan tambahan berfungsi melebihi 5% atau mengadun gred polimer yang tidak serasi, pilih kelas diameter lebih besar seterusnya dan sahkan kuasa pemacu boleh mengekalkan tugas berterusan pada 70–80% tork maksimum .

Pertimbangan Pemasangan, Operasi dan Penyelenggaraan

Pemasangan yang betul dan penyelenggaraan rutin secara langsung menentukan hayat perkhidmatan dan prestasi pencampuran pengadun cair dinamik. Amalan berikut digunakan di kebanyakan garisan cair polimer industri:

Amalan Terbaik Pemasangan

• Letakkan pengadun sedekat mungkin dengan titik suntikan masterbatch untuk meminimumkan panjang aliran tidak bercampur sebelum pam berputar.
• Pastikan zon pemanasan pengadun sepadan dengan suhu proses paip cair bersebelahan — ketakselanjaran suhu lebih daripada 5°C boleh menyebabkan perubahan kelikatan setempat yang mengurangkan kecekapan pencampuran.
• Lekapkan unit pemacu dengan pengasingan getaran untuk mengelakkan bunyi mekanikal daripada dihantar ke dalam aliran cair atau struktur rasuk berputar.
• Sahkan bahawa semua sambungan bebibir dinilai untuk kelas tekanan yang dipilih dan bahan gasket serasi dengan polimer dan suhu pemprosesan.

Prosedur Permulaan dan Tutup

• Sentiasa bawa badan pengadun ke suhu proses penuh sebelum menghidupkan motor pemacu. Memulakan putaran dalam sejuk, cair kelikatan tinggi berisiko membebankan pemacu dan merosakkan pengedap rotor.
• Naikkan kelajuan putaran secara beransur-ansur semasa permulaan — elakkan melompat terus ke kelajuan operasi, yang boleh menghasilkan lonjakan tekanan ke hulu.
• Semasa penutupan yang dirancang, kurangkan kelajuan putaran sebelum memotong aliran cair untuk mengelakkan terperangkap bahan tidak bercampur di dalam ruang.

Mata Penyelenggaraan Rutin

• Pengedap mekanikal: Periksa di setiap perhentian penyelenggaraan yang dirancang (biasanya setiap 3-6 bulan dalam operasi berterusan). Kehausan meterai adalah mod kegagalan yang paling biasa dan dipercepatkan oleh pigmen atau pengisi yang melelas.
• Kelegaan rotor: Sahkan jurang antara pemutar dan dinding pemegun terhadap spesifikasi asal — haus yang berlebihan mengurangkan kadar ricih dan kualiti pencampuran tanpa mencetuskan penggera yang jelas.
• Sistem pemanasan: Untuk unit yang dipanaskan minyak, semak kualiti minyak dan kadar aliran setiap suku tahun. Minyak pemindahan haba terdegradasi mengurangkan keseragaman suhu dan boleh menyebabkan degradasi polimer setempat.
• Sistem pemacu: Periksa minyak kotak gear, penjajaran gandingan dan tarikan arus motor pada setiap selang penyelenggaraan yang dijadualkan. Peningkatan berterusan dalam arus motor pada keadaan proses yang berterusan biasanya menandakan peningkatan kelikatan cair atau isu mekanikal dalam pemasangan pemutar.

Faedah Pengeluaran Mengintegrasikan Pembancuh Lebur Dinamik

Bagi pengeluar berputar yang dahulunya bergantung pada cip pra-celup atau pengadunan hiliran, beralih kepada pengadun cair dinamik dalam konfigurasi berputar terus memberikan peningkatan pengeluaran dan kualiti yang boleh diukur:

• Mengurangkan inventori bahan mentah: Tidak perlu menyimpan pelbagai jenis kerepek pra-warna. Satu cip semula jadi serta rangkaian pekat masterbatch meliputi portfolio warna yang sama dengan modal kerja yang jauh lebih sedikit yang terikat dalam inventori.
• Penukaran warna yang lebih cepat: Beralih daripada satu warna kepada warna lain hanya memerlukan pembilasan barisan dos masterbatch dan pengadun, bukan membersihkan penyemperit besar yang dimuatkan dengan cip berwarna. Masa pertukaran boleh jatuh daripada beberapa jam kepada kurang daripada 30 minit dalam sistem yang dioptimumkan dengan baik.
• Kualiti benang yang konsisten: Komposisi cair seragam yang memasuki setiap pek spinneret memastikan diameter, ketabahan dan warna filamen berada dalam spesifikasi merentasi lebar penuh rasuk berbilang kedudukan — mengurangkan penggredan bobbin luar spesifikasi.
• Fleksibiliti untuk pembangunan gentian berfungsi: Menambah aditif prestasi baharu hanya memerlukan pengenalan aliran masterbatch baharu, tanpa merumuskan semula cip asas atau memperkaya semula penyemperit utama.
• Kos tenaga yang lebih rendah setiap kilogram: Menghapuskan langkah pengkompaunan berasingan membuang satu kitaran haba-sejuk-haba penuh daripada sejarah pemprosesan polimer, mengurangkan penggunaan tenaga keseluruhan dan mengehadkan degradasi haba rantai polimer.

Syarikat yang membekalkan kepada pasaran tekstil fesyen pantas dan teknikal — di mana ketangkasan warna dan masa pendahuluan yang singkat adalah keperluan kompetitif — melaporkan bahawa keupayaan untuk menukar warna pertengahan pengeluaran tanpa menghentikan garis berputar adalah satu kelebihan operasi yang menentukan yang mewajarkan pelaburan modal dalam peralatan pencampuran cair dinamik.

Soalan Lazim Mengenai Pembancuh Cair Dinamik

Bolehkah pengadun cair dinamik mengendalikan bahan tambahan yang melelas seperti TiO2 atau pengisi seramik?

Ya, tetapi bahan pemutar dan ruang mesti dipilih dengan sewajarnya. Untuk pigmen tak organik dan pengisi mineral di atas kekerasan Mohs 5, aloi keluli keras atau permukaan bersalut seramik disyorkan untuk zon sentuhan pemutar dan pemegun. Jangkakan selang perkhidmatan pengedap yang lebih pendek berbanding dengan operasi pigmen biasa — jadualkan pemeriksaan pengedap mekanikal setiap 2–3 bulan dan bukannya 6.

Adakah pengadun cair dinamik sesuai untuk berputar gentian dwikomponen?

Untuk putaran dwikomponen di mana dua aliran polimer mesti kekal dipisahkan sehingga spinneret (teras sarung, sebelah-menyebelah), pengadun dinamik dipasang pada setiap aliran individu dan bukannya pada aliran gabungan. Ini memastikan setiap komponen adalah homogen secara dalaman sebelum mencapai plat pengedaran dwikomponen. Mencampurkan kedua-dua aliran bersama-sama sebelum spinneret akan mengalahkan tujuan struktur dwikomponen.

Bagaimanakah kelajuan putaran mempengaruhi kualiti gentian?

Kelajuan putaran yang lebih tinggi meningkatkan keamatan ricih dan menambah baik pencampuran pengagihan, tetapi ricih berlebihan pada polimer sensitif ricih (cth., gred nilon tertentu atau PET IV tinggi) boleh menyebabkan degradasi berat molekul atau pemotongan rantai. Bagi setiap sistem polimer-tambahan, terdapat tetingkap kelajuan putaran optimum di mana keseragaman pencampuran dimaksimumkan tanpa penurunan IV yang boleh diukur. Ini biasanya ditubuhkan semasa pentauliahan melalui indeks aliran cair atau pengukuran kelikatan pada kelajuan pengadun yang berbeza-beza.

Apakah masa kediaman biasa dalam pengadun cair dinamik?

Masa tinggal bergantung pada volum ruang dan kadar pemprosesan, tetapi ia sengaja disimpan pendek - biasanya beberapa saat hingga di bawah satu minit - untuk mengelakkan degradasi haba. Pengadun dinamik mencapai dalam beberapa saat apa yang pengadun statik memerlukan laluan aliran yang lebih panjang untuk dicapai , menjadikannya jauh lebih padat untuk tugas pencampuran yang setara. Masa tinggal yang singkat ini juga mengehadkan pengumpulan sejarah haba pada polimer sensitif haba.
